생태연못 조성 001

생태연못을 조성하는 것은 어렵습니다.

방수에 너무 많은 신경을 쓴 나머지, 또는 방수 기법을 잘못 이해하고 있어서 커다란 어항이나 수영장을 만들어 버리기도 한다.
이렇게 만들어 지면 생태적이지 않을 뿐만 아니라 시공비 또한 올라갑니다. 더 큰 문제점은 그러고 나서도 물이 계속해서 어디론가 사라진다는 것입니다.
방수는 사실 자연의 힘을 막는 행동입니다.
그래서 자연의 오랜기간 벌어지는 다시 자연으로 돌려보내기 위한 노력에 이길 방법이 없습니다.

그래서 방수는 신경을 쓰면서도 알맞은 방법을 찾아야 하는 것입니다.

생태연못은 인공적으로 만든 연못이라는 뜻입니다.
생태적으로 가깝게 사람의 노력에 의해서 만들어진 연못이라는 뜻입니다. 그래서 자연적인 연못과는 거리가 있습니다.

자연적인 연못이란 어떤가요?
가물면 물이 없어지기도 하고 비가 많이 오면 끝까지 차서 주변까지 질척거리게 만들어 버립니다.
연못이 새서 그럴 수도 있고 물이 증발되어서 그럴 수도 있습니다.
보통 연못의 수위가 계속해서 줄지 않고 있는 자연 연못을 보면 분명 물이 들어오는 곳이 있고 또 나가는 곳이 있습니다.
즉 입수와 퇴수가 지속적으로 반복 된다는 것입니다.

생태연못도 이와 비슷하게 만들어야 합니다.

큰 콘크리트 구체를 써서 방수를 할 경우 초장기에는 완벽한 방수를 보여주겠지만 조금씩 하중과 동결 등으로 인해 판손되고 그 사이로 물이 새어 나갑니다.

그래서 생태연못은 자연스럽게 그리고 연하게 만들어 주는 것이 좋습니다. 자연스럽게는 연하게는 참 어려운 말입니다.

풀이하자면 약간은 물이 새어 나가고 그리고 다시 막히기도 하며 얼고 녹는 땅에 적응하는 형태여야 한다는 것입니다.
약간은 새어나간다는 것은 금이가서 새나가는 것이 아니라 땅으로 스며드는 것을 말합니다. 천천히 아주 조금씩이요.

이런게 만드려면 진흙방수를 60cm 이상 해야 하는것이 아닌가? 라고 말할 수도 있지만 요즘은 이에 상응하는 여러 재료가 있어서 딱딱한 콘크리트 보다 오랜 기간을 보면 방수가 더 잘되는 경우가 있습니다.

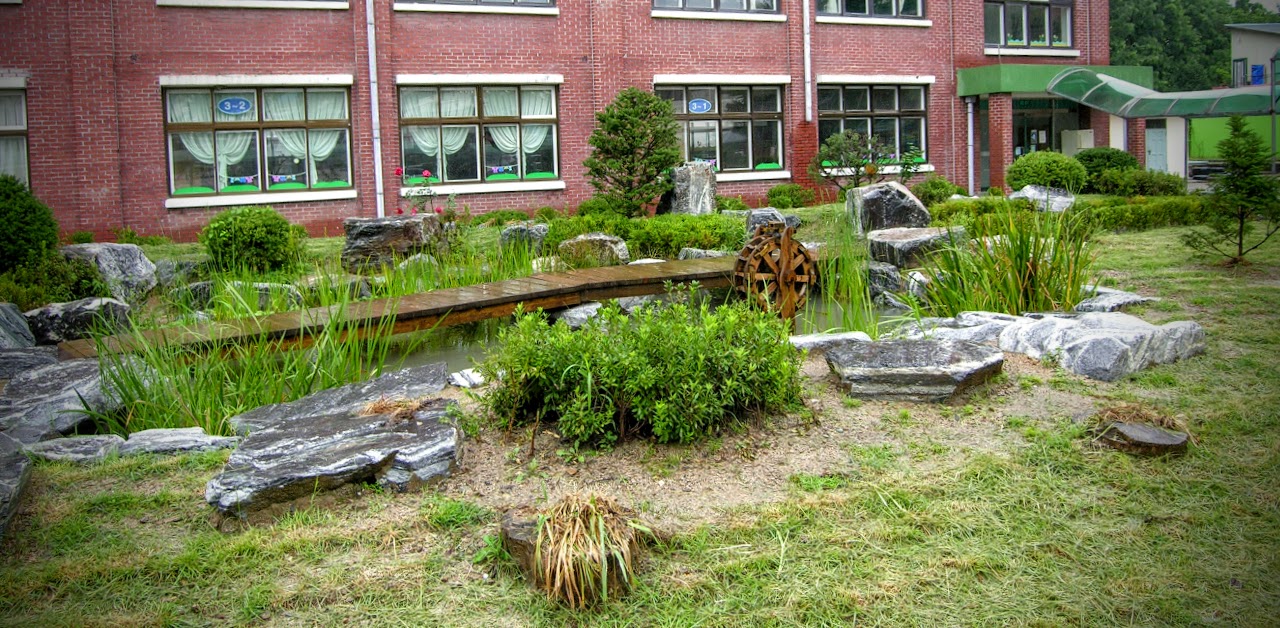

돌로 주변을 둘러서 만든 경우입니다.
완전하게 자연의 습지는 아니지만 여러 관계자의 의견을 종합해서 만들었습니다. 콘크리트는 약간 아주 약간만 써서 만들었습니다.
물레방아는 꼭 들어가야 한다는 의견에 의해서 들어 갔습니다.







생태연못 방수 방수는

생태연못 방수 기법

에코펌
www.ecoperm.net

3100. 생태연못

3101. INTRO
방수는 어렵습니다.
철저한 방수를 생각하고 생태연못을 만들다 보면 큰 욕조나 수영장이
되어 버리기도 합니다.
수영장을 만들어 놓으면 생태적으로 꾸미기도 힘들 뿐만 아니라
엄청난 비용과 노력이 들어가야합니다.
3101.1. 생태연못 개념
○ 생태연못은 자연생태계에 존재하는 여러 수(水)생태계들을 인위적으로
본떠 만든 인공 수생태계의 하나이다. 다만 기존의 수경관 조성용
“일반연못”과 구분되는 자연친화적인 조성기법과 다양한 생물종의 도입을
 통해 생태성의 확보가 가능한 연못이라는 점에서 “생태연못”이라 칭한다. 따라서 생태연못의 조성 목표는 수경관 연출을 위한 조경시설물로서의 기능뿐만 아니라 다양한
 생물종의 서식이 가능한 완성된 수생태계로서의 기능을 수행할 수
있도록 연못을 만드는 것이다.

○ 학교, 특히 초등학교는 자라나는 학생들의 심성발달과 자연학습을
위한 공간확보 등의 차원에서 생태연못의 도입 필요성이 매우 높다.
그러나 학교에 조성되는 생태연못은 학교가 가진 특성상 다수의 학생들과
 지역주민들에 의해 이용이 되고, 이에 따른 훼손과 안전사고의 위험이
높아 여타 장소에 조성되는 생태연못보다 내구성면에서나 유지・관리면,
안전성 등의 면에서 더욱 많은 고려가 요구된다.


3101. 2. 생태연못의 분류
○ 생태연못은 대상지의 주변환경과 조성가능 면적, 예산금액, 주된
조성목적 등에 따라 다양한 유형으로 나뉠 수 있다. 아래 표는
생태연못의 다양한 유형을 분류해 각각의 특징과 장・단점을 간단히
 나타낸 표이다.

표 14) 생태연못의 유형별 분류 및 특징
유 형 분 류
특              징
비  고
대분류
세분류
조성
규모
소규모
 부지면적 : 5~50m2
 단위면적 대비 조성비용 비쌈
 가정집, 공원, 학교운동장의 자투리 땅에 간단하게 조성
 주로 수생식물과 곤충 서식, 일부 어류 도입 가능
 가장 인공성이 강한 시공방식과 유지관리시스템 요구
적용가능지: 건물 주변
중규모
 부지면적 : 50~200m2
 단위면적당 조성비용 저렴
 학교나 APT단지, 공원 등에서 주변 녹지와 조화되도록 조성
 수생식물 뿐만아니라 습지식물, 곤충, 어류 등 다양한 생물종 서식
 양서류, 조류 등도 출현
 비교적 자연친화적 시공방식과 유지관리시스템 도입 가능
적용가능지: 운동장 모서리,
기타 공터

대규모
 부지면적 : 200m2이상
 단위면적당 조성비용 매우 저렴
 기존의 습지나 계류 등의 수원이 확보된 넓은 면적의 대상지에 조성
 거의 완전한 수생태계 완성으로 다양한 생물들의 서식처 제공
 자연친화적 시공 가능 및 자체 정화시스템으로 관리 요구도 낮음
적용가능지:
학교동산,
야외학습장
주변
환경
주변에 녹지가
 풍부한 곳
 소규모부터 대규모에 이르기까지 다양한 규모로 조성 가능
 주변녹지와의 조화를 통한 완전한 생태계 구성에 중점
 자연학습, 경관조성 등 다양한 요구 수용가능
 자연친화적 조성기법을 통해 조성하는 것이 바람직
기존 녹지
훼손 최소화
주변에 녹지가
거의 없는 곳
 녹지 조성이 어려운 오픈스페이스에는 중규모 이상의 경관형 연못 조성
 경관의 단조로움을 피하기 위해 폭포나 실개천 등 다양한 요소를 도입
 녹지 조성이 가능한 대상지에는 마운트와 식재를 통해 연못과 조화된
  경관으로 조성하고 동시에 자연성 확보에 주력
도심지 학교의 일반적 상황 대규모는 어려움
건물주변 /
자투리땅
 소규모 생태연못 조성
 유지관리 용이한 시공방법과 시스템을 도입하고 경관형 연못으로 조성
 면적상 제약으로 생물종의 도입이 어려우므로 물 자체가 주는 정서적인
  감흥을 극대화할 수 있도록 물흐름 등을 제어하여 다이나믹한 경관연출

조성
목표
수경관 연출
 비교적 작은 규모의 부지도 활용가능
 물레방아나 폭포, 생태수로, 분수 등 다양한 시설물 적용
중고교 적용
자연교육의 장
 중규모 이상의 생태연못 조성공간 요구
 친환경적 시공방법 선택 및 다양한 생물종 서식위한 토양 도입
 목재데크 등을 이용한 관찰로 조성 및 수목명찰 등 각종 해설판 설치
초등학교 권장
수생태계 조성
 중규모 이상의 부지 면적에 연못주변의 육상생태계와 연계 조성
 다양한 연못깊이와 수공간, 습지공간, 수초, 어류 휴식처(돌, 나무) 도입
 일정 공간은 사람들의 접근이 통제되도록 배려
넓은 부지
요구

3102. 생태연못 조성 실재


3102.1. 생태연못 조성 순서
○ 생태연못은 일반적으로 다음과 같은 시공 과정을 통해 조성된다.
1. 기반 조성(3103)
2. 방수(3104)
2. 호안처리(3105)
3. 바닥처리(3106)
4. 급수 및 배수(3107)
5. 식재 및 생물도입(3108)
6. 정화(3109)


3102.2. 생태연못 조성 방법
○ 생태연못은 다양한 조성여건 만큼이나 다양한 시공방법을 통해 조성될
 수 있다. 특히 방수방법에 따라 여러가지 시공방법이 선택될 수 있고
선택된 시공방법은 생태연못의 자연성과 인공성을 좌우할 수 있다.
○ 본 매뉴얼에서는 여러 가지 방수법 가운데 비교적 생태성을 보장할
수 있는 시공방법으로 다음의 시공법을 제시하고 각각의 방수법에 따른
 시공 방법을 제시한다.

1. 방수시트 방수법(3104.1)
2. 방수시트 + 몰탈 방수법(3104.2)
3. 진흙 방수법(3104.3)
4. 진흙 + 벤토나이트 방수법(3104.4)


3103. 기반 조성
○ 본 매뉴얼에서 주로 다루는 생태연못은 일반 평지 혹은 성토된 부지에
조성되는 것을 전제로 하며, 이때 연못의 적정한 수심을 확보하기 위해서는
 대상부지에 대한 기초 터파기가 이루어져야 한다.
○ 기초 터파기는 조성하고자 하는 생태연못의 크기와 목표수심에 따라
인력 혹은 굴삭기 등의 중장비를 이용하여 실시할 수 있다. 다만
생태연못의 특성상 시공이 완료되면 상당량의 수압과 하중을 받게 되므로
 기초 터파기한 후에는 반드시 인력 혹은 전동다짐기를 사용한 다짐작업을 통해 지반침하를 방지하여야 한다.
○ 또한 이후 방수 작업을 대비하여 기초 터파기한 기반면에 이물질이나
 날카로운 물체가 잔존하지 않도록 한다.


3104. 방수
○ 자연적인 못이나 개울과 연계된 생태연못이라면 별다른 조치없이도
항상 일정량의 연못수위가 확보되나, 이러한 수원이 없는 경우에는
연못의 물을 별도로 공급하여야하고 또한 공급된 물을 유지시키기
위한 ‘방수’가 꼭 필요하다.

○ 일반적인 연못의 방수방법은 연못의 크기, 지층의 구조 또는
재료구입의 형편에 따라 다양한 방법을 선택할 수 있다.
다만 생태연못의 방수방법은 그 특성상 다음의 4가지 자연친화적
방수재료를 이용한 방수법으로 한정하며, 계획 여건과 조성 목적에
따라 이들 방법 가운데 적합한 방법을 선택하여 적용하도록 한다.


표 15) 생태연못의 방수방법
방 수 재 료
적 용 규 모
특    징
비  고
방 수 시 트
소규모 ~ 중규모
 완전 방수실현 가능
 흙도입 통한 생물도입 가능

방수시트 + 몰탈
소규모
 완전 방수에 내구성까지 확보
 생물 및 물레방아, 폭포 등 시설도입 가능

진       흙
중규모 ~ 대규모
 연못 크기 제한 없이 시공가능
 수원확보지, 물공급 용이지에 적용
 식물 뿌리 생장시 방수에 문제 발생 가능

진흙 + 벤토나이트
중규모 ~ 대규모
 방수기능 강화
 대규모, 자연형 생태연못 조성시 적용


3104.1. 방수시트 방수법


3104.1.1. 방수재료
○ 생태연못의 방수를 위한 방수시트는 공사시 받게되는 자연석, 토사
등의 하중을 충분히 견딜만큼 인장강도가 우수해야하며, 연못조성후
수생식물들의 뿌리 자람과 설치류 등의 공격에도 견딜 수 있을 만큼
충분한 견고성을 지녀야 한다.
○ 또한 계절변화에 따른 기능 및 품질의 저하가 발생해서는 안 된다.
이에 따라 생태연못에 사용되는 방수시트는 이러한 조건들을 만족하는
재질의 것이어야 하기 때문에 아래에 제시하는 두가지 재질의 방수시트를
 사용하는 것을 원칙으로 하고 다른 방수재질을 사용할 경우 최소한 이에
 상응하는 품질의 방수시트를 사용하도록 한다.

표 16) 방수시트의 종류
방 수 시  트
두     께
접     합
비   고
EPDM
1.1mm 이상
열융착

PVC타포린
0.6mm 이상
열융착


○ EPDM(Ethylene Propylene Diene Therpolymer)시트는 우수한 인장강도
와 견고성, 내구성 등을 고루 갖춘 방수재질로 선진 외국의 사례에서도
가장 선호되는 방수재이다.
○ PVC타포린(PVC Tarpaulin)시트 역시 인장강도와 견고성, 내구성 등을
고루 갖춘 방수재질로 우수한 방수품질을 보장한다.
○ 두 재료 모두 다루기 쉽고 간편한 성형이 특징이며, 재료 주문시 공장에
서 열융착 방식으로 접합하여 접착부위의 견고한 접착이 가능하므로
시트의 크기를 자유롭게 조절할 수 있고 성형이 쉬워 다양한 형태의
연못 조성도 가능하다.


3104.1.2. 시공방법
○ 먼저 기초 터파기가 되어진 연못의 원지반 위에 150mm 이상 강모래
다짐을 한다.
○ 강모래다짐면 위에 부직포를 골고루 깔아 바닥면을 고르고 이후
방수시트의 포설 편의를 돕는다.
○ 방수시트를 1차 포설된 부직포 위에 조성하고자하는 생태연못의
목표수위보다 높은 부분까지 충분히 여유있게 덮힐 수 있도록 잘 펴서
깐다.
○ 방수시트가 제대로 펼쳐져서 자리를 잡으면, 그위에 방수시트의
보호를 위해 다시 부직포를 2차로 깔아줌으로써 방수를 마무리한다.
○ 방수시공이 끝나면 즉시 연못부분에 토사를 도입하여 외부의 충격에
방수시트가 노출되지 않도록 보호한다.


그림 29 방수시트 방수법


3104.2. 방수시트 + 몰탈 방수법


3104.2.1. 방수재료
[3104.1.1. 방수재료]의 내용 참조


3104.2.2. 시공방법
○ 먼저 기초 터파기가 되어진 연못의 원지반 위에 150mm 이상 강모래
다짐을 한다.
○ 강모래다짐면 위에 부직포를 골고루 깔아 바닥면을 고르고 이후
방수시트의 포설 편의를 돕는다.
○ 방수시트를 1차 포설된 부직포 위에 조성하고자하는 생태연못의
목표수위보다 높은 부분까지 충분히 여유있게 덮힐 수 있도록 잘 펴서
깐다.
○ 방수시트가 제대로 펼쳐져서 자리를 잡으면, 그 위에 방수시트의
보호를 위해 다시 부직포를 2차로 깔아준다.
○ 방수시트 + 몰탈 방수법은 견고한 연못을 조성할 필요가 있을 때
적용하는 시공법으로 이상의 방수과정이 끝나면 와이어메쉬 #100을 깔고
 그 위에 약 50mm 정도의 몰탈마감을 한다.
○ 이때 몰탈은 방수기능을 하는 것이 아니고 외부충격으로부터
방수시트를 보호하고 견고한 시공이 되도록 하는 것이 목적이므로
 따로 방수액 등을 섞어서 시공할 필요는 없다.



그림 30 방수시트+몰탈 방수법


3104.3. 진흙 방수법


3104.3.1. 방수재료
○ 생태연못의 방수재로 사용되는 진흙은 투수계수가 10-6cm/sec
이하이어야 한다.
○ 진흙은 이물질의 함유가 매우 낮고 점질이 매우 높은 양질의 진흙을
사용하여야 한다.


3104.3.2. 시공방법
○ 먼저 기초 터파기가 되어진 연못의 원지반 위에 최소 300mm
이상의 두께로 진흙을 포설한다.
○ 방수를 위해 진흙을 포설한 경우 최대 건조밀도의 90% 이상의
밀도가 나오도록 포설면을 골고루 다진다.
○ 연못 원지반의 종류에 따라 지반이 침하될 우려가 있는 곳에 시공을
 할 때는 진흙을 깔기 전에 부직포를 깔아주어 보강한다.
○ 부직포는 1m당 1ton의 인장력에 견딜 수 있는 것이어야 한다.
○ 진흙 방수법은 100% 완벽한 방수를 보장하는 시공법이 아니므로
수원이 따로 존재하거나 물공급이 용이한 경우, 혹은 생태연못의 면적이
 매우 커서 방수포 방수법을 적용하기 어려운 경우에 한해 적용을 권장한다.
○ 진흙 방수법은 물리적으로 물의 침투를 막는 방법이므로 진흙을 두껍게
 포설하고 단단하게 다질수록 방수효과가 증진된다.


그림 31 진흙 방수법


3104.4. 진흙 + 벤토나이트 매트 방수법


3104.4.1. 방수재

○ 생태연못의 방수재로 사용되는 진흙은 투수계수가 10-6cm/sec
이하이어야 한다.
○ 진흙은 이물질의 함유가 매우 낮고 점질이 매우 높은 양질의 진흙을
사용하여야 한다.
○ 만약 진흙의 품질이 기준에 못 미치거나 충분한 양의 진흙을 확보하지
못할 경우에는 벤토나이트 매트(Bentonite mat)를 깔고 그 위에 진흙을 포설하여 시공한다.
○ 벤토나이트 매트의 두께는 최소 6mm 이상의 것을 사용한다.
○ 벤토나이트는 수분 공급시에 건조시보다 10배 이상의 팽창성을 가지는
 것이어야 하며, 0.85㎜(No.20)체의 통과량이 90% 이상이고,
0.085㎜(No.200)체의 통과량이 10% 이하이어야 한다.


3104.4.2. 시공방법
○ 먼저 기초 터파기가 되어진 연못의 원지반 위에 벤토나이트 매트를
골고루 깔아준다.
○ 이때, 매트가 겹치는 부분은 최소 10cm 이상 겹치도록 해야 한다.
벤토나이트 매트를 포설할 때는 매트에 물이 닿지 않도록 건조를 유지시켜야 한다.
○ 벤토나이트 매트의 포설이 끝나면 그 위에 진흙을 고루 포설하여 주고
 준다.
○ 진흙의 포설 두께는 최소 200mm 이상으로 하고 방수기능의 향상을
위해서는 가능한 한 두껍게 포설하도록 한다.
○ 진흙 포설을 마친후 최대 건조밀도의 90% 이상의 밀도가 나오도록
포설면을 골고루 다진다.


2014년 11월 4일 화요일

호반초등학교 생태연못

호반초등학교에 조성한 생태연못입니다.

이곳에는 이중으로 연못을 조성하였습니다.

일차로 방수를 하고 물이 어느 정도 빠져 나갈 수 있도록 하여 비가 오면 습지가 되는 구역과 그 안에 방수를 철저히 하여 언제나 물이 고여 있을 수 있는 구역으로 조성하였습니다.

취지는 습지는 건조할때 주변에 수분을 공급해 주는 역할을 하는 것이 좋을 것으로 생각하였고 그런 지역에서 잘 자라는 식물과 곤충들이 존재하는데 이들에게 생육공간을 조성하는 것이었습니다.

그래서 가끔 비가 오면 질척 거리는 습지를 만날 수 있습니다.

깨끗하지는 않지만 자연적인 습지를 흉내내어 만들어 보았습니다.






춘천 바우연못

춘천의 공지천에 속한 바우연못입니다.

이곳에 방수공사와 연못 조성 공사를 실시하였습니다.

생태연못은 물을 완벽하게 막는 공사이기 보다는 물의 순환을 중점으로 조성한 연못입니다.
풀장 보다는 자연스러운 그리고 어딘가에서 없어지는 습지를 대체로 인공적으로 조성한 연못입니다.






2014년 7월 9일 수요일

길주초등학교 생태연못

생태연못을 두곳으로 분리해서 연결하였습니다.

한곳은 계류형식으로 되어 있고 다른 부분은 연못의 형태를 갖추고 있습니다.
데크를 설치해서 관찰이 간으하도록 설치했습니다.

다양한 조건을 만족시키기 위해 노력하였습니다.



데크와 파고라를 추가하여 쉼터를 조성하고 관찰이 용이하도록 조성하였습니다.

연못에는 다양한 수초를 식재하였고 작은 식물이름표조 제작하여 설치하였습니다.
기존에 있던 주목을 잘 살여서 조성하였습니다.

위에서 본 모습입니다. 두부분으로 나뉘어져 있는데 한 곳은 계류의 형태로 되어 있습니다.
공간호라용에 역점을 준 연못입니다.

생태연못에 대한 안내판도 설치하였습니다.


과학전시관 생태연못

과학전시관에 설치한 연못입니다.

기존의 연못을 새롭게 리모델링하고 주변에 수생식물과 데크 등을 설치하였습니다.

작은 연못이지만 다양한 식물이 살 수 있도록 조성하였습니다.

생태연못에 대한 안내판도 설치하였습니다.



2012년 1월 13일 금요일

생태연못, 옥상 일본 도쿄


일본 옥상에 이런 비오톱이 만들어져 있다.
약간은 지저분해 보이기도 한다.
그런데 이것을 그대로 놔두고 관찰하고 본다.

틀은 깨끗하게 정비했지만 그 안은 정말 어떤 과학을 넣어서 만든것 같기도 하다.



디자인 또한 나쁘지않다.
자연스러움과 디테일 면에서는 음


돌 붙이는 것을 보면 이런걸 어떻게  참 힘들엇겠다 하고 생각을 해본다.
혹시 이런 타일이 있나? 타일은 아닌듯


Posted by Picasa
